Провод ВБбШв 3х1,5 (Бронированный) ГОСТ 1м.

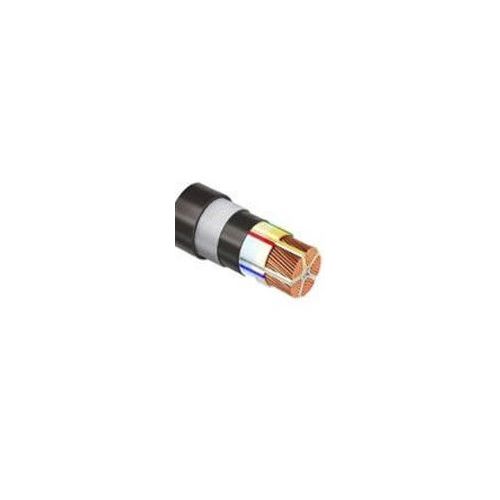

Конструкция кабеля ВБбШв 3х1,5 кв.мм:

Токопроводящая жила - медная, бывает однопроволочная или многопроволочная, обычно имеет круглую форму, первого или второго класса по ГОСТ 22483.

Изоляция выполнена из ПВХ - поливинилхлоридного пластиката. Изолированные жилы многожильного кабеля имеют отличительно окрашены. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной: зелено-желтой расцветкой.

Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют ГОСТ.

Поясная изоляция - в кабелях с защитным покровом типа БбШв сделана из ПВХ пластиката или материала изоляции, или другого равноценного материала;

Защитный покров - типа БбШв:

- броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;

- защитный шланг, сделанный из ПВХ пластиката.

Применение медного силового кабеля ВБбШв 3x1,5:

Силовой кабель ВБбШв 3х1,5 мм2 используют для передачи и распределения электрической энергии в различных аппаратах и приборах, одножильные кабели применяют в сетях постоянного напряжения.

Для прокладки в земле, траншеях, помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках),а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Кабели ВБбШв не распространяют горение при одиночной прокладке.

Технические характеристики кабеля ВБбШв 3х1,5:

- Вид климатического исполнения кабелей УХЛ и Т, категорий размещения 1 и 5 по ГОСТ 15150-69

- Диапазон температур эксплуатации: от -50°С до +50°С

- Относительная влажность воздуха при температуре до +35°С: до 98%

- Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15°С

- Минимальный радиус изгиба при прокладке:

кабелей одножильных марки ВБбШв - 10 наружных диаметров,

кабелей одножильных марки ВБбШнг - 15 наружных диаметров,

кабелей многожильных - 7.5 наружных диаметров.

- Номинальная частота: 50 Гц

- Испытательное переменное напряжение частотой 50 Гц:

на напряжение 0,66 кВ - 3 кВ

на напряжение 1 кВ - 3.5 кВ

- Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С

- Строительная длина кабелей для сечений основных жил:

1.5 - 16 мм2 - 450 м

25 - 70 мм2 - 300 м

95 мм2 и выше - 200 м

- Гарантийный срок эксплуатации: 5 лет с даты ввода кабелей в эксплуатацию;

- Срок службы: 30 лет.

Коды ОКП:

35 2122 41 - кабель ВБбШв на 660 В;

Табличные данные для расчета веса кабеля ВБбШв 3x1,5:

Количество жил и сечение, мм2

Наружный диаметр кабеля, ммВес 1 км кабеля, кг

660 В1000 В660 В1000 В

Кабель марки ВБбШв с круглыми жилами

3 x 1.5

13,05

306

3 x 2.513,414,03325349

3 x 414,816,01403449

3 x 615,917,02484532

3 x 1018,518,09676694

3 x 1621,821,08949959

3 x 2524,224,0612821304

3 x 352727,0417901820

3 x 5030,230,0622962330

3 x 1.5 + 1 x 1.013,314,2309342

3 x 1.5 + 1 x 1.513,314,2314347

3 x 2.5 + 1 x 1.514,215,1363398

3 x 4 + 1 x 2.515,816,8454503

3 x 6 + 1 x 2.516,517,9528581

3 x 6 + 1 x 41718,4554611

3 x 10 + 1 x 418,919,8730764

3 x 10 + 1 x 619,420,4759797

3 x 16 + 1 x 622,322,310261041

3 x 16 + 1 x 1022,922,910821094

3 x 25 + 1 x 1025,225,714271452

3 x 25 + 1 x 1626,727,215271554

3 x 35 + 1 x 1628,428,919862020

3 x 50 + 1 x 163131,524472482

3 x 50 + 1 x 2531,932,325872624

3 x 70 + 1 x 25

34,8

3308

3 x 95 + 1 x 35

39,9

4400

3 x 120 + 1 x 35

43,2

5233

3 x 150 + 1 x 50

50,4

6635

Кабель марки ВБбШв с секторными жилами

3 x 50

33.4

2261

3 x 70

36.6

2954

3 x 95

39.8

3801

3 x 120

42.3

4568

3 x 150

44.9

5467

3 x 185

48.5

6630

3 x 240

52.9

8421

3 x 50 + 1 x 25

33.0

2500

3 x 70 + 1 x 35

36.4

3289

3 x 95 + 1 x 50

40.3

4277

3 x 120 + 1 x 70

43.2

5257

3 x 150 + 1 x 70

46.7

6213

3 x 185 + 1 x 95

50.5

7603

3 x 240 + 1 x 120

55.9

9649
