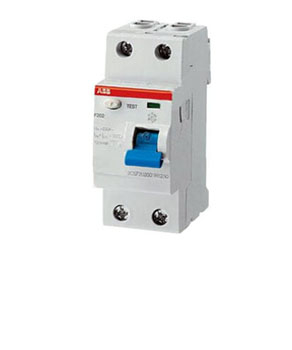

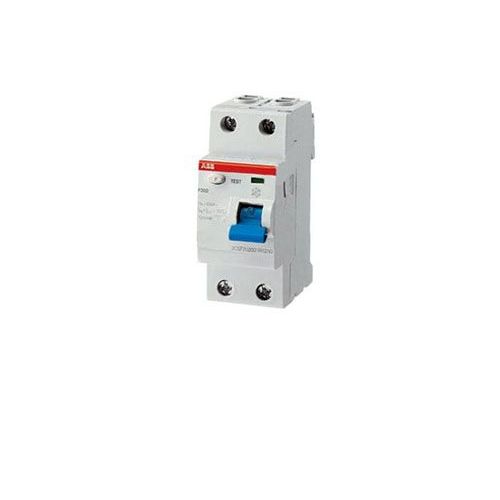

ABB FН 202 16А/0.01. Узо - устройство защитного отключения

Описание

Характеристики

Отзывы

Описание узо ABB 2х пол. 16А 10ма

Устройства дифференциального тока (узо) ABB 2х пол. 16А 10ма предназначены для защиты людей и электроустановок от короткого замыкания на землю.

Узо ABB 2х пол. 16А 10ма выполнено в соответствии стандартам IEC / EN 61008, UL 1053 a

Тип оборудования:	Диференциальная защита
Нагрузка:	16 A
Количество полюсов:	2

Электрические характеристики узо ABB 2х пол. 16А 10ма

Тип		АС
Количество полюсов узо ABB 2х пол. 16А 10ма		1P
Номинальный ток ln А		16
Номинальное напряжение Ue IEC В		230/400-240/415
Номинальное напржении изоляции Ui В		500
Максимальное рабочее напряжение испытания цепи IEC		254
Минимальное рабочее напряжение испытания цепи В		110
Номинальная частота Гц		50….60
Номинальный ток Короткого замыкания lnc=l?с	предохранитель	gG 63А
	Доп. Защита – предохранитель gL 100А кА	6
Номинальная отключающая способность по току утечки на землю l?m=lm кA		1
Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ		6
Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ		2.5
Класс ограничения		I I I
Устойчивость к скачкам тока А		250

Механические характеристики узо ABB 2х пол. 16А 10ма

Рычаг управления			Синий, пломбируется в положении ВКЛ.- ОТКЛ.
Индикатор срабатывания (CPI)			Да
Электрическая износостойкость узо ABB 2х пол. 16А 10ма, n			10000
Механическая износостойкость узо ABB 2х пол. 16А 10ма, n			20000
Степень защиты		Корпус	IP4X
		Зажимы	IP2X
Тропическое исполнение согласно IEC/EN 60068-2	Влажное тепло ?C/относительная влажность		28 иклов при 55/95…100
	Пст.климат.условия ?C/относительная влажность		23/83 – 40/93 – 55/20
	Переем.климат. условия ?C/относительная влажность		25/95 – 40/95
Окружающая температура (при среднесуточном значении +35 C) IEC C			-25…+55
Температура хранения узо ABB 2х пол. 16А 10ма, C			-40…+70

Монтаж узо ABB 2х пол. 16А 10ма

Тип зажимов

Цилиндрическая двунаправленная клемма с защитой от неправильного монтажа, стойкая к ударному воздействию

Сечение кабеля для верхних/нижних зажимов IEC мм?

25/25

Сечение шины для верхних/нижних зажимов IEC мм?

10/10

Момент затяжки зажимов IEC Нм

2.8

Инструмент

N 2 Pozidriv

Монтаж узо ABB 2х пол. 16А 10ма

На DIN-рейку EN 60715 (35 мм) посредством системы быстрого крепления

Подключение узо ABB 2х пол. 1
