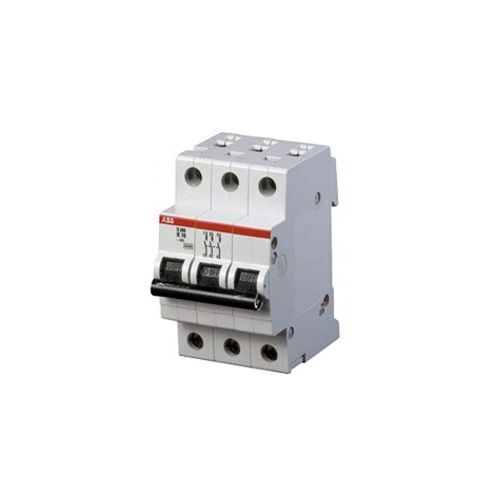

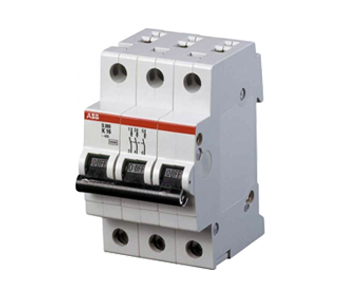

ABB 3х пол S 255 80А. Автоматический выключатель

Электрические характеристики выключателей автоматических ABB 3х пол S 283 80А

Номинальный ток ln А

80

Количество полюсов

3P

Номинальное напряжение Ue

IEC 1 полюс пер. ток В

230-240

IEC 2,3,4 полюса пер. ток В

230/400-240/415

Номинальное напряжении изоляции Ui В

500

Максимальное рабочее напряжение Ub max.

IEC переменный ток В

254/440

IEC 1 полюс пост. ток В

60

IEC 2,3,4 полюса пост. ток В

125

Минимальное рабочее напряжение Ub min.

Переменный или постоянный ток В

12

Номинальная частота Гц

50….60

Номинальная отключающая способность согласно IEC/EN 60898 Предельный lcn A

6000

Номинальная отключающая способность согласно IEC/EN 60947-2

Предельный lcu кА

6

Рабочий lcs кА

6

Номинальное импульсное выдерживаемое напряжение (1,2/50) Uimp кВ

5

Напряжение испытания изоляции (номинальная частота, 1 мин.) кВ

2.5

Класс ограничения

I I I

Характеристики термомагнитного расцепителя

C: 5 ln lm 10 ln

Механические характеристики выключателей автоматических ABB 3х пол S 283 80А

Рычаг управления

Черный, пломбируется в положении ВКЛ.- ОТКЛ.

Электрическая износостойкость, n

4000

Механическая износостойкость, n

10000

Степень защиты

Корпус

IP4X

Зажимы

IP2X

Устойчивость к ударному воздействию

Минимум 30g – 3 удара длительностью 13 мс

Устойчивость к вибрации согласно IEC/EN 60068-2-6

5g – 20 циклов с частотой 5…150…5 Гц при нагрузке 0.8 ln

Тропическое исполнение согласно IEC/EN 60068-2

Влажное тепло ?C/относительная влажность

28 циклов при 55/95…100

Пост.климат.условия ?C/относительная влажность

23/83 – 40/93 – 55/20

Переем.климат. условия ?C/относительная влажность

25/95 – 40/95

Температура калибровки термоэлемента ?C

30

Окружающая температура (при среднесуточном значении ?+35 ?C) IEC ?C

-25…+55

Температура хранения ?C

-40…+70

Монтаж выключателей автоматических ABB 3х пол S 283 80А
